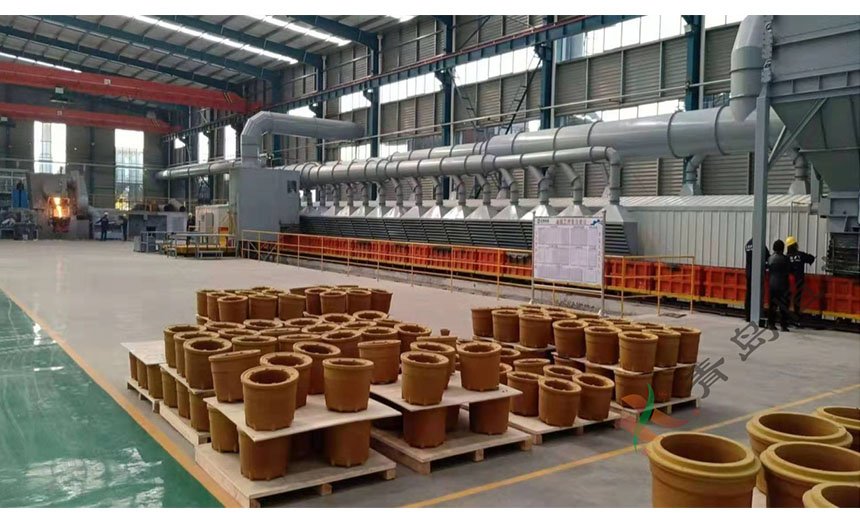

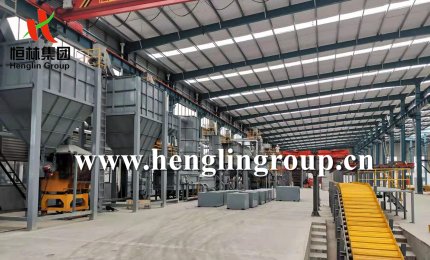

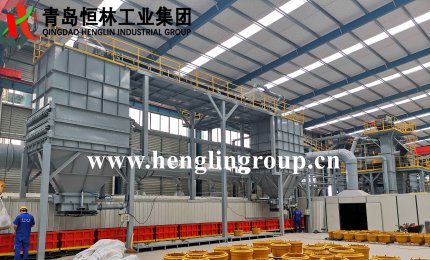

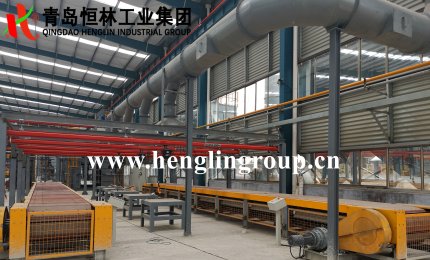

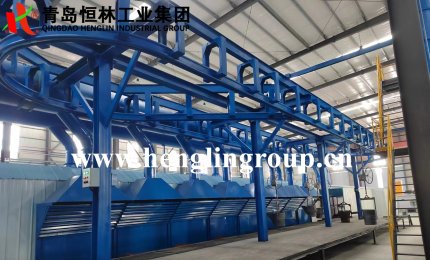

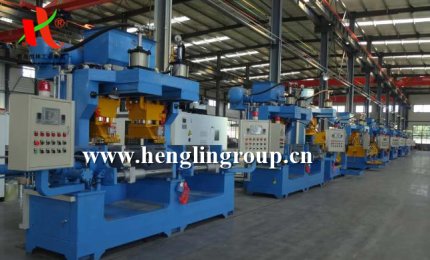

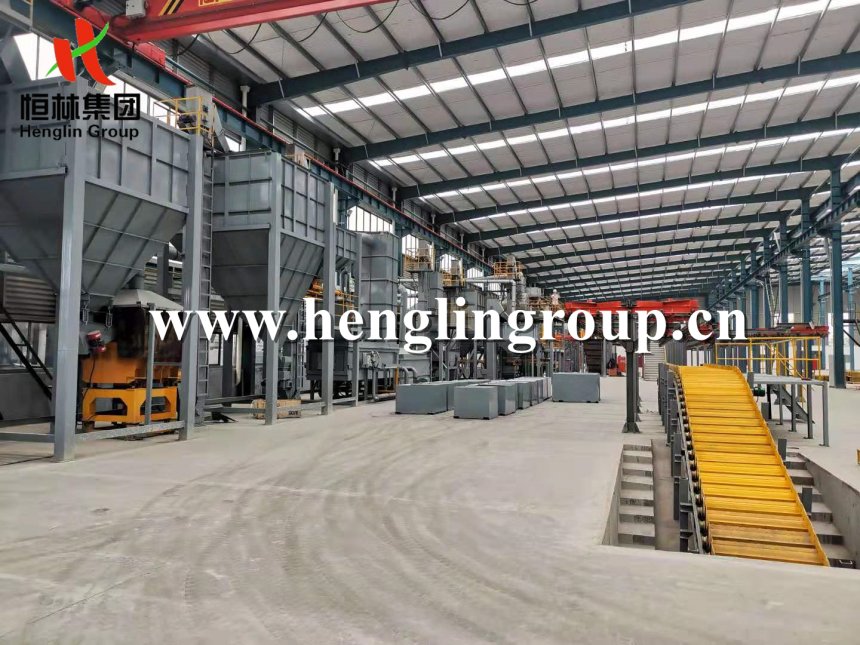

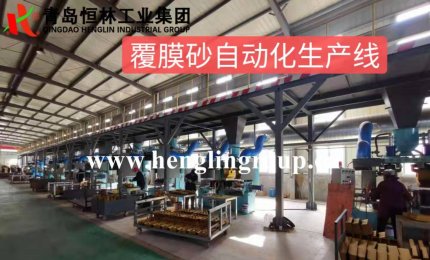

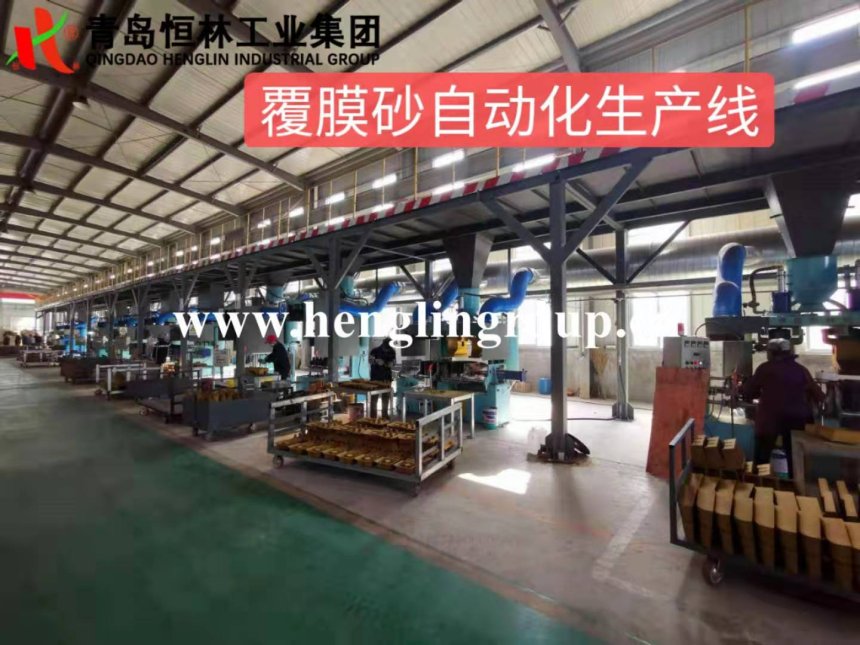

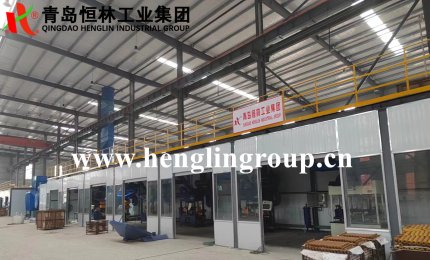

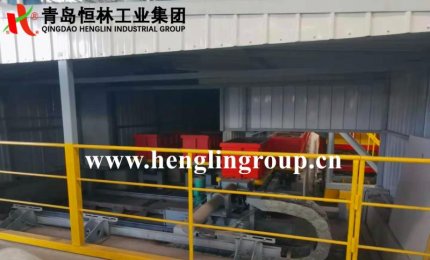

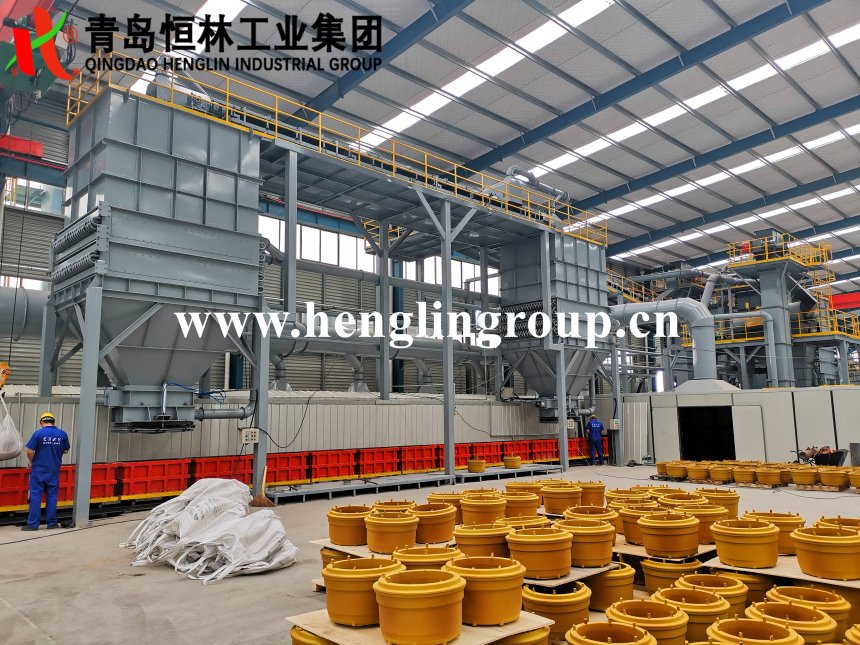

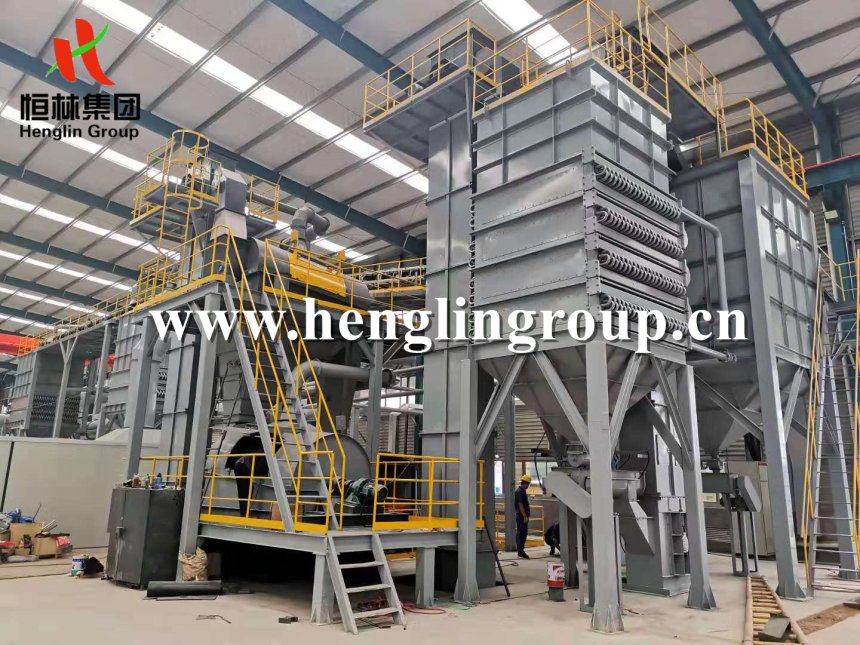

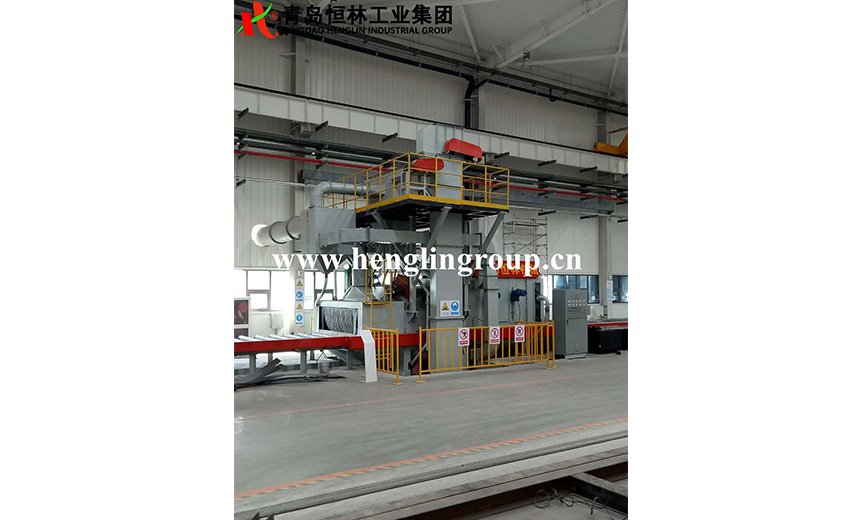

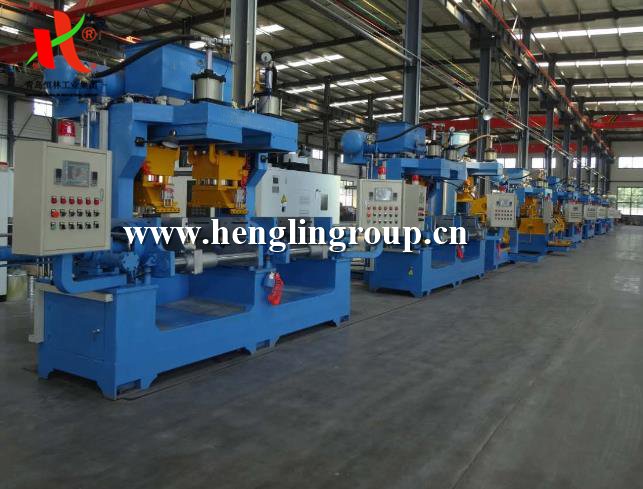

覆膜砂殼型殼芯鑄造生產線主要由自動裝箱系統、砂箱輸送系統、澆注系統、落砂系統、丸砂分離冷卻系統、電控系統和液壓氣動系統、煙氣處理系統、落砂篩分除塵系統等結構組成;

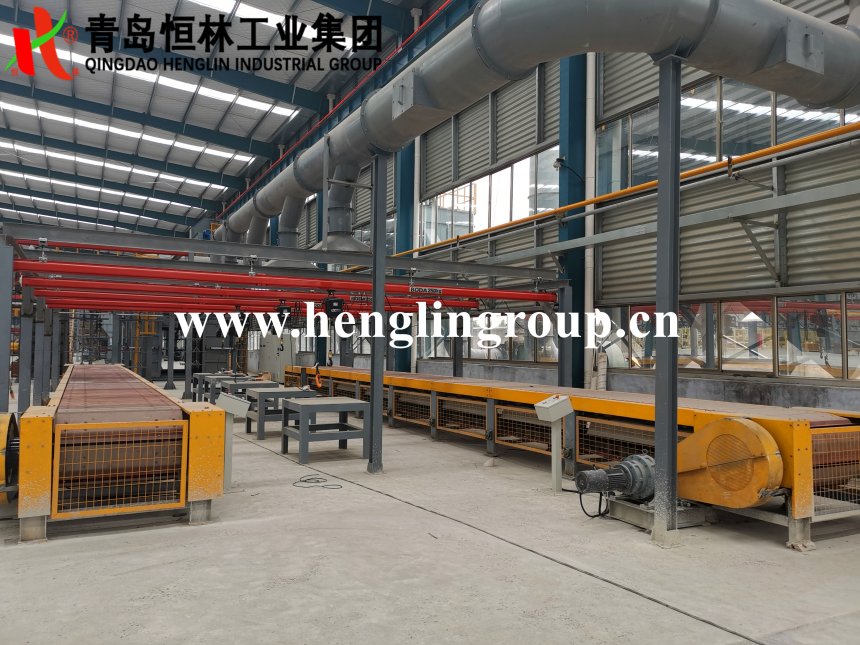

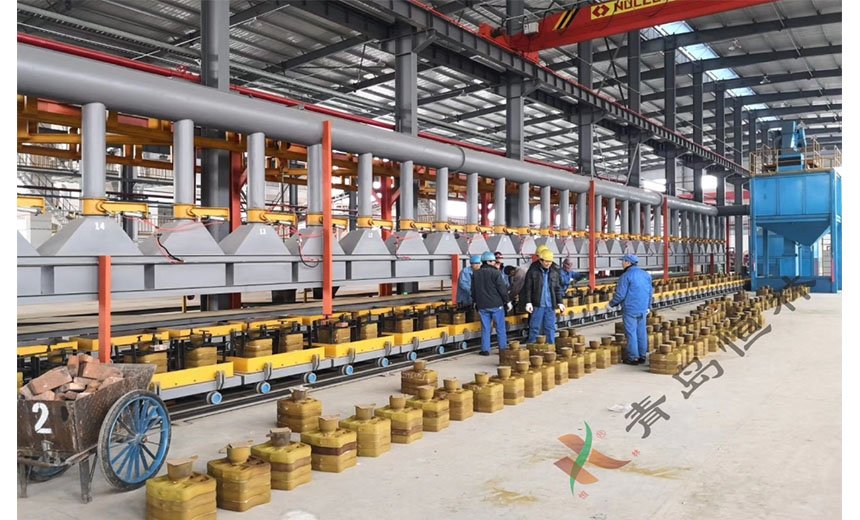

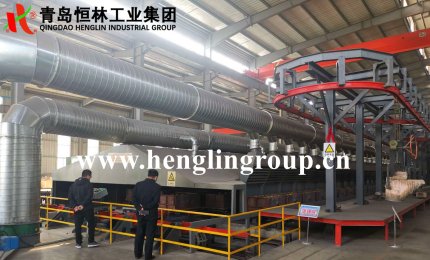

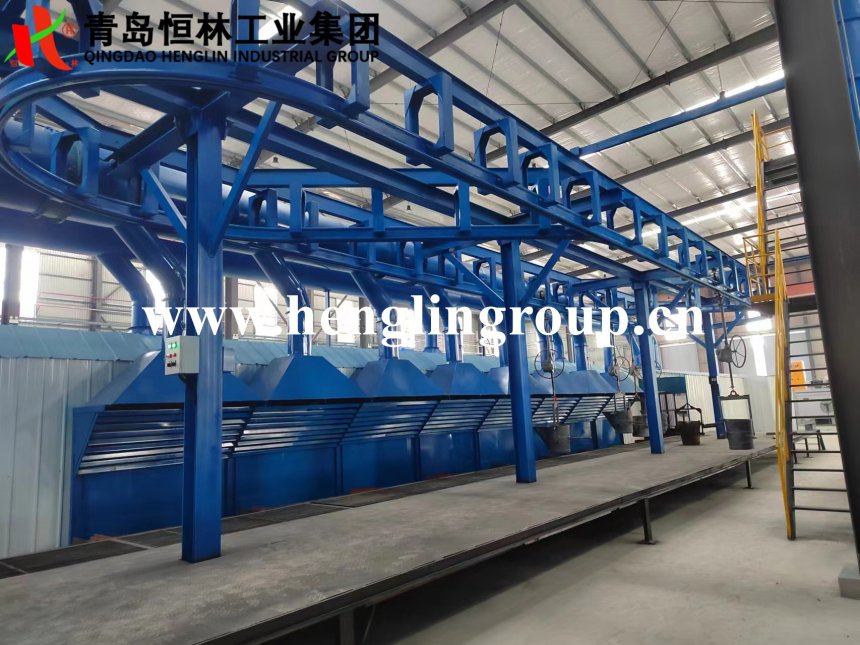

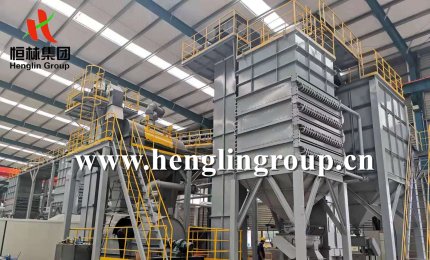

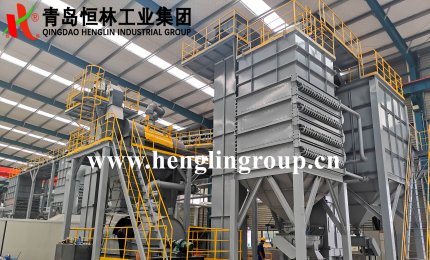

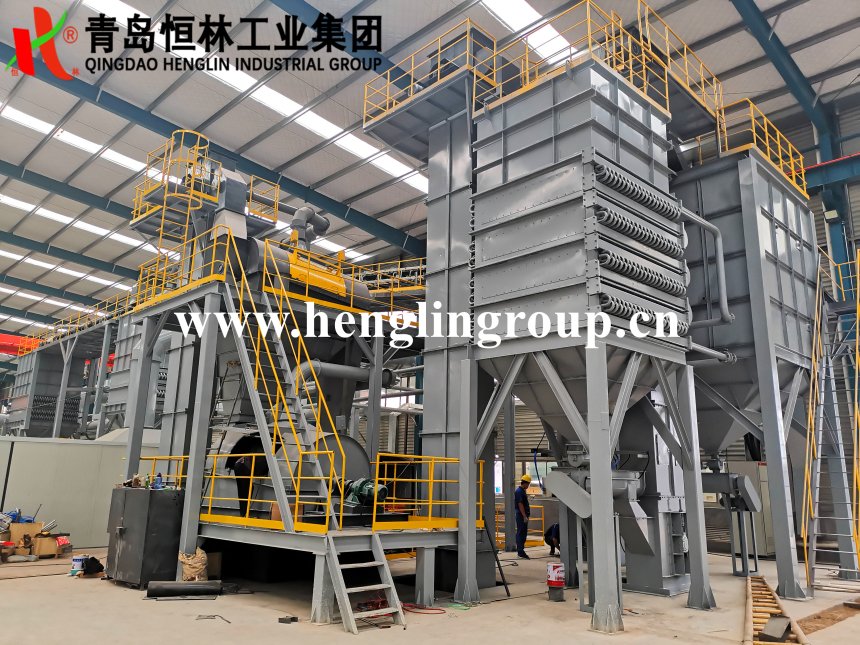

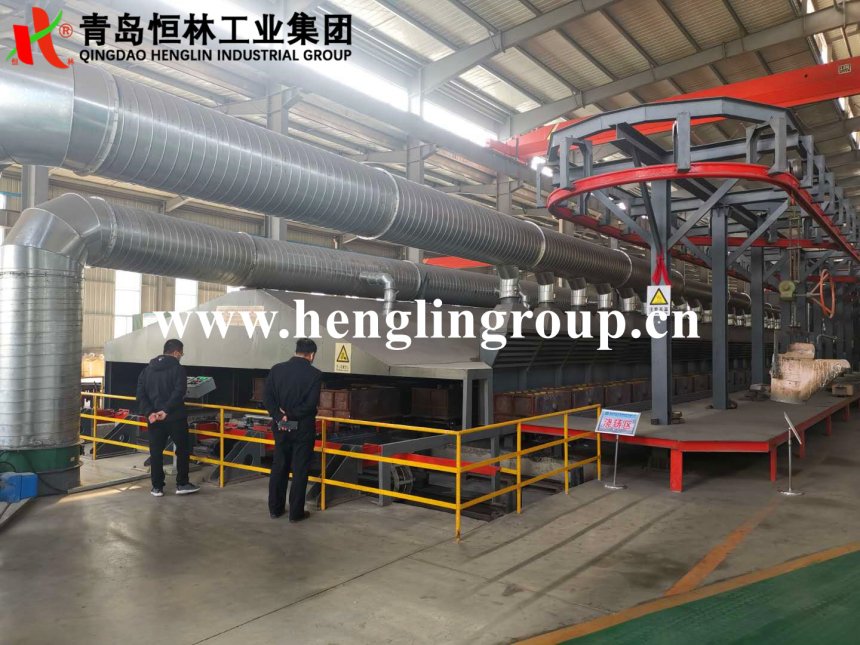

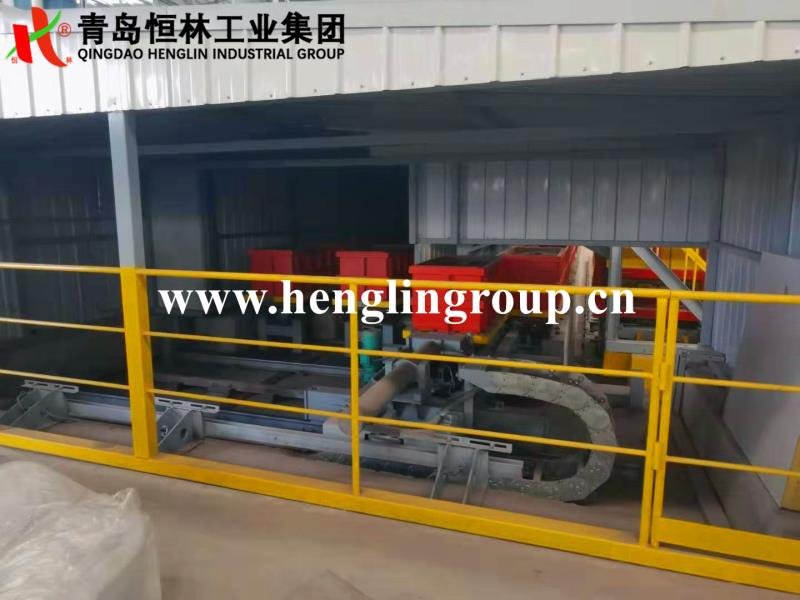

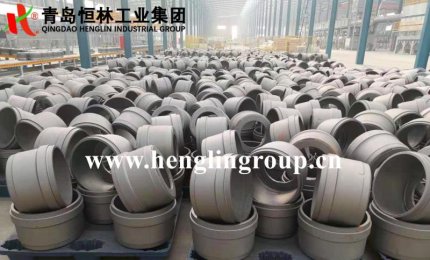

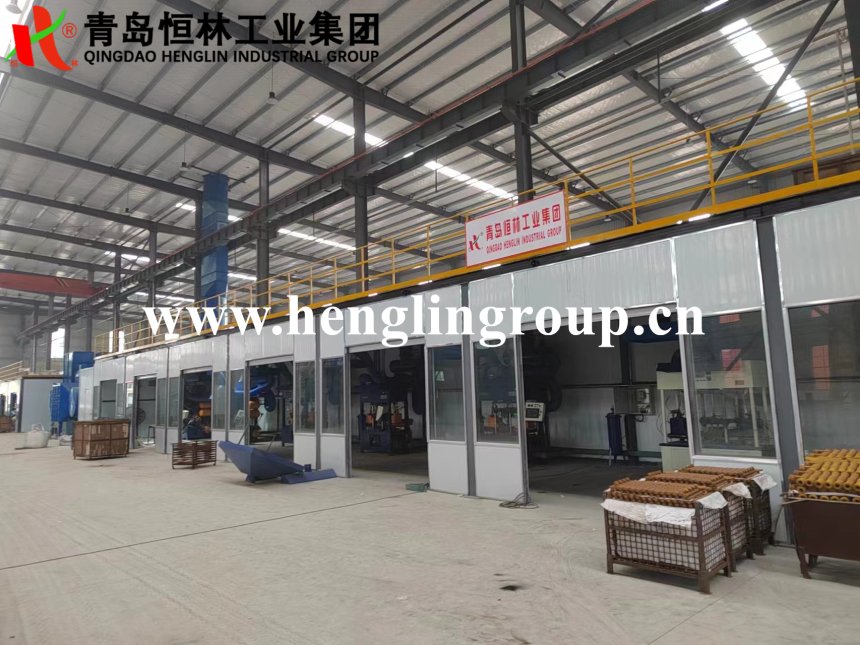

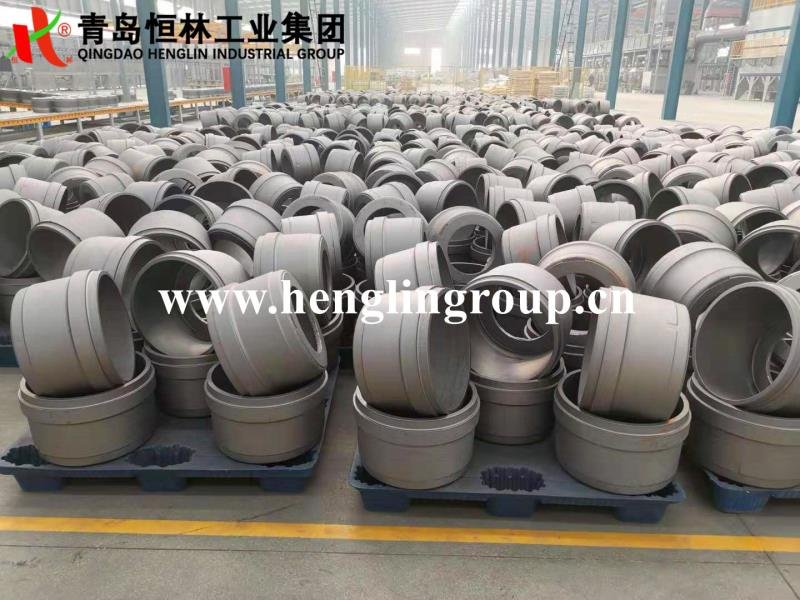

主要工藝為:載有冷卻鑄件的砂箱進入翻箱機組,將砂箱進行翻箱落砂,熱舊砂鋼丸進入回砂系統,鑄件從落砂機、鱗板機取出,自動翻箱后的鋼丸經振動輸送機、板鏈提升機、自動篩分機,將覆膜砂殼和填充鋼丸分離開,填充鋼丸經冷卻降溫、進入造型砂庫,砂庫里面安裝料位器,防止沙庫滿溢出,造型砂庫設N個氣動自動加砂工位,加砂裝置是自動伸縮,避免加砂粉塵外溢,加砂口設除塵裝置,除塵電機與加砂同步,氣動自動加砂工位完成相同的功能,在進入澆注段之前將臺車用機械手放滿鑄型砂箱,對于每個加砂工位來說,裝好芯型的砂箱在輸送小車上,自動加砂填滿后,輸送到震動工位,將砂子振實,鑄型輸送機將鑄型自動推送到澆注系統進行澆注,澆注好的鑄型由擺運車運送到冷卻段進行冷卻,冷卻段除塵罩為(傘)形狀,冷卻好的鑄型由擺運車運送到落箱段并進入翻箱機組,進入震動床,震動床與地面平,震動床上方加隔音房與除塵。
如此周而復始循環動作,整條造型線完成其功能。
